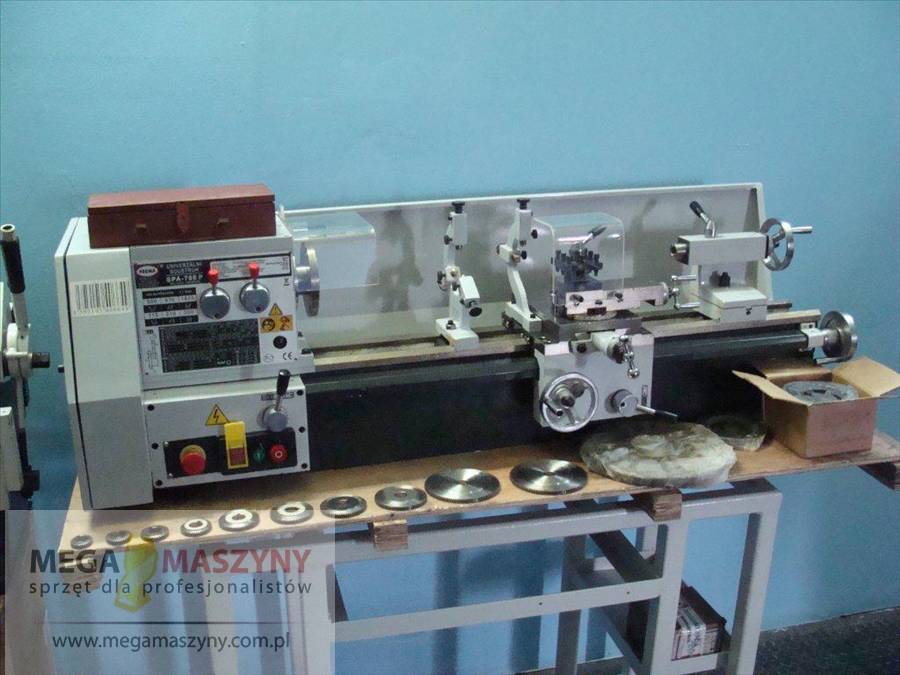

Tokarka uniwersalna SPA-700P przeznaczona jest do wszelkiego rodzaju prac tokarskich. Możliwa jest obróbka zgrubna i wykańczająca powierzchni walcowych zewnętrznych, powierzchni czołowych (płaskich), obróbka gwintów (gwinty metryczne i calowe), obróbka powierzchni wewnętrznych (wiercenie, rozwiercanie z konika lub wytaczanie przy zastosowaniu noży) w częściach wykonanych ze stali, żeliwa, metali nieżelaznych i tworzyw sztucznych.

Przelot wrzeciona pozwala na obróbkę prętów do średnicy 25mm. Walory techniczne czynią z tokarki SPA-700P szczególnie przydatną do lekkich prac w małych warsztatach rzemieślniczych, warsztatach samochodowych.

Nadaje się idealnie do nauki zawodu a także dla majsterkowiczów. Tokarka odznacza się łatwą obsługą i wygodnym rozmieszczeniem elementów sterujących. Pulpit z przyciskami oraz wyłącznikiem awaryjnym znajduje się na wrzecienniku z lewej strony obsługującego.

Tokarka uniwersalna SPA-700P składa się z:

wrzeciennika zamocowanego na łożu i osadzonego w wannie podstawy, ustawionej na dwóch nogach
suportu z sankami narzędziowymi na prowadnicach łoża
konika

Napęd zapewnia silnik elektryczny trójfazowy o mocy 550 W. Sześć różnych prędkości obrotowych wrzeciona uzyskuje się przez przesuwanie kół zębatych skrzynki prędkości.

Zmiana prędkości obrotowej wrzeciona odbywa się za pomocą mechanizmu dźwigniowo-krzywkowego. Wszystkie ruchome elementy przekładni pracują w kąpieli olejowej. Zmiana kierunku obrotu wrzeciona uzyskiwana jest przez przełączanie kierunku obrotów silnika napędowego.

Tokarka posiada automatyczny posuw podłużny. Skrzynkę posuwów stanowi przekładnia gitarowa. Przez wymianę kół zębatych przekładni gitarowej uzyskujemy zmianę prędkości w napędach ruchów posuwowych.

Prowadnice łoża tokarki są hartowane powierzchniowo. Obrabiarkę można wyposażyć dodatkowo w częstotliwościowy regulator obrotów FMO-1, zwiększając tym samym jej walory techniczne oraz prostotę obsługi.

Tokarkę SPA-700P cechuje:

przekładnia olejowa
solidna konstrukcja
trwały napęd
mechanizm dźwigniowo-krzywkowy do zmiany prędkości obrotowej
możliwość wyposażenia w częstotliwościowy regulator obrotów FMO-1

W zależności od rodzaju obróbki, warunków skrawania i rodzaju obrabianego materiału stosuje się odpowiednie suportowe noże tokarskie.

Ze względu na charakter pracy i przeznaczenie dzieli się je na:

zdzierające
wykańczające
przecinające
wytaczające
noże specjalne do gwintu

Wyposażenie podstawowe.

Tokarka uniwersalna SPA-700P dostarczana jest wraz z uchwytem 3-szczękowym uniwersalnym f 125mm, uchwytem 4-szczękowym f 125mm, tarczą zabierakową, kołnierzem sprzęgającym do mocowania głowicy, podtrzymką stałą, podtrzymką ruchomą, dwoma kłami stałymi, kompletem kół zębatych, paskiem klinowym oraz kompletem kluczy.

Napięcie	400 V
Moc przyłączeniowa	550 W
Średnica toczonego elementu nad łożem	270 mm
Średnica toczonego elementu nad suportem	145 mm
Długość elementu obrabianego	700 mm
Średnica głowicy uniwersalnej	125 mm
Prześwit wrzeciona	25 mm
Stożek wrzeciona	Mk IV
Stożek tulejki	Mk II
Posuw tulejki	70 mm
Zakres obrotów	115/210/350/550/970/1620/min.
Ilość stopni obrotów	6
Przekładnia obrotów	tak
Zakres gwintów metrycznych	0,2/0,25,0,3/0,35/0,4/0,45/0,5/ 0,6/0,7/0,75/0,8/0,9/1/1,25/1,5/1,75/2/2,5/3/3,5 mm
Ilość stopni gwintów metrycznych	20
Zakres gwintów calowych	8/9/10/11/12/13/14/15/ 16/18/20/22/24/26/28/32/ 36/40/48/52/56 gw./1”
Ilość stopni gwintów calowych	20
Zakres automatycznego posuwu podłużnego	0,05/0,1/0,2/0,25/0,3/0,4/0,5/ 0,6/0,7/0,8/1/1,25 mm/obr.
Ilość stopni automatycznego posuwu podłużnego	12
Zakres automatycznego posuwu poprzecznego	brak
Odległość od imaka nożowego do osi tokarki	15 mm
Maksymalny posuw suportu nożowego	75 mm
Maksymalny posuw suportu poprzecznego	120mm
Maksymalny posuw suportu podłużnego	650 mm
Jedna działka noniusza: -posuw podłużny -posuw poprzeczny -posuw suportu nożowego -tuleja konika	0,25 mm 0,08 mm 0,02 mm 0,05 mm
Regulacja luzu wrzeciona (stożek łożyska)	tak
Nastawny posuw poprzeczny	brak
Przekładnia olejowa	tak
Rozmiar (długość x szerokość x wysokość)	1400 x 600 x 1150 mm
Masa	150 kg

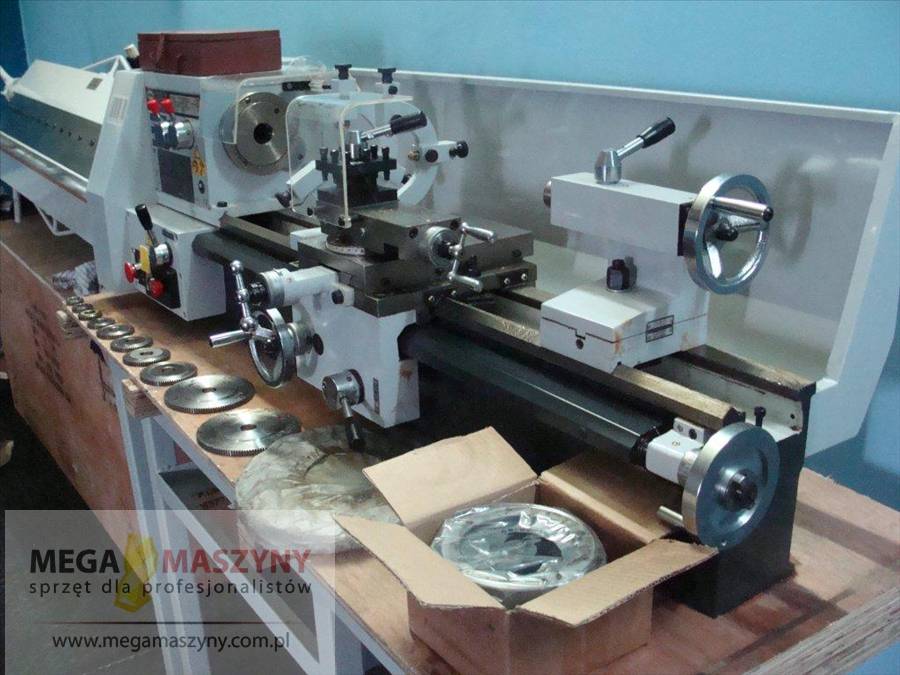

Elementy tokarki uniwersalnej SPA-700P.

Pulpit sterowniczy tokarki z: tabliczką gwintów i posuwów, dźwignią do ustawiania wymaganych obrotów wrzeciona, dźwignią do wybierania wymaganych obrotów wrzeciona, dźwignią włączania i rozłączania wrzeciennika ze śrubą pociągową wzdłużną
Suport z sankami narzędziowymi a na nim: kółko ręcznego przesuwu sań górnych, dźwignia włączania i rozłączania mechanicznego
posuwu suportu wzdłużnego, kółko przesuwu ręcznego suportu wzdłużnego, kółko przesuwu ręcznego suportu poprzecznego, imak narzędziowy z dźwignią zacisku, zluzowania i obrotu imaka, osłona z tworzywa sztucznego
Konik tokarki z: dźwignią zacisku tulei konika, śrubą zacisku i zwalniania konika na prowadnicach łoża, śrubą do poprzecznego przestawienia osi konika, kółkiem do ręcznego przesuwu tulei konika. Poniżej konika znajduje się kółko ręczne do ustawiania noża przy nacinaniu gwintów.

Wyposażenie podstawowe:

podstawa
uniwersalna głowica 3-szczękowa o średnicy 125 mm
głowica 4-szczękowa o średnicy 125 mm (oddzielnie ustawiane szczęki)
uchwyt tarczowy
kołnierz sprzęgający do mocowania głowicy

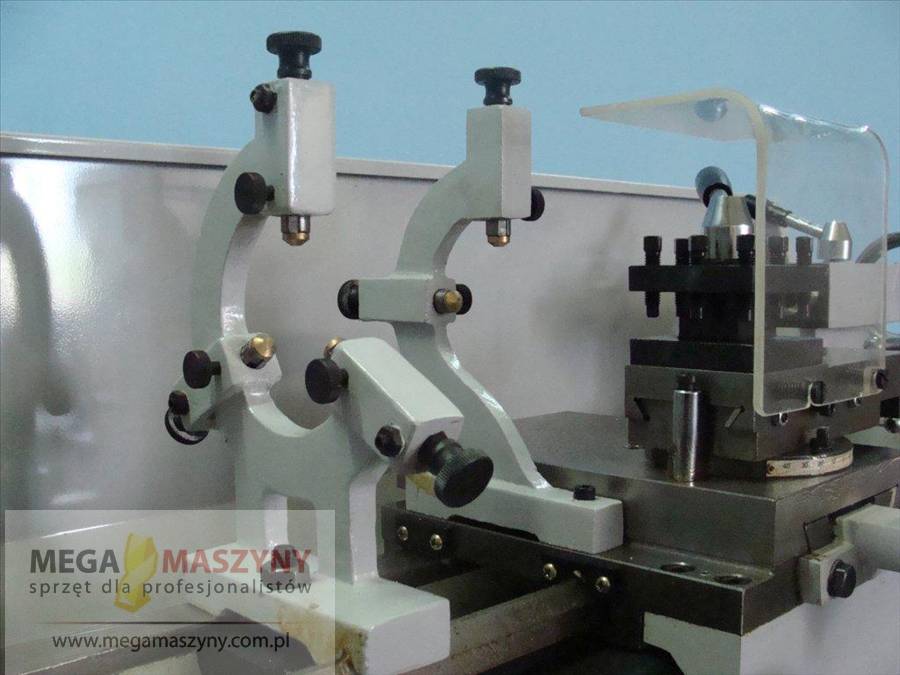

luneta stała
luneta przesuwna
pasek klinowy
komplet kół zębatych
kieł stały Mk II i Mk IV
zestaw narzędzi

Informacje dodatkowe

Równoległość osi wrzeciona względem posuwu sani na całej długości płaszczyzna pionowa płaszczyzna pozioma	0,025/150 0,05/150
Równoległość osi konika względem wzdłużnego posuwu sani płaszczyzna pionowa płaszczyzna pozioma	0,03/100 0,05/100
Bicie wrzeciona	0,04
Bicie stożka mocującego we wrzecionie na brzegu uchwytu na końcu test. pręta o długości L	0,03 0,05/100
Różnica w wysokości między wrzecionem a konikiem	0,08
Dokładność zewnętrznej obróbki przy skrawaniu kulistość walcowatość	0,02 0,03/100
Obróbka płaszczyzny czołowej w tolerancji (wklęsłość)	0,025/średnica100
