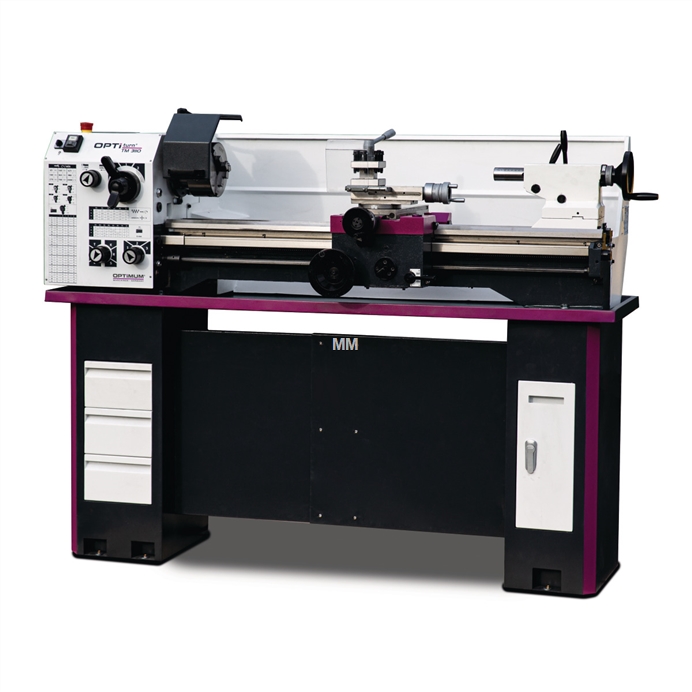

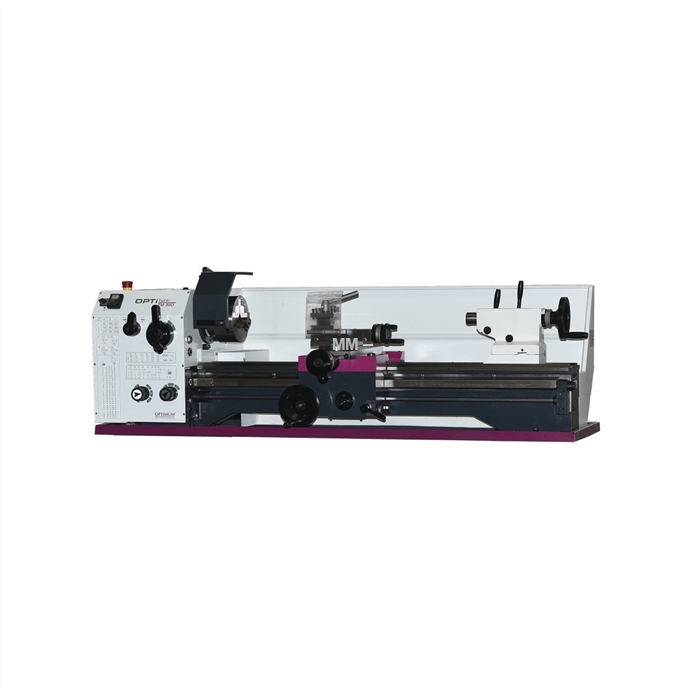

Tokarka centralna i wrzecionowa OPTIturn TM 3110 to urządzenie do obróbki metalu. Tokarka do metalu TM 3110 są wykorzystywane w przemyśle w wielu różnych dziedzinach, takich jak produkcja maszyn i narzędzi, przemysł motoryzacyjny i wiele innych.

• Hartowana i szlifowana prowadnica osi Z

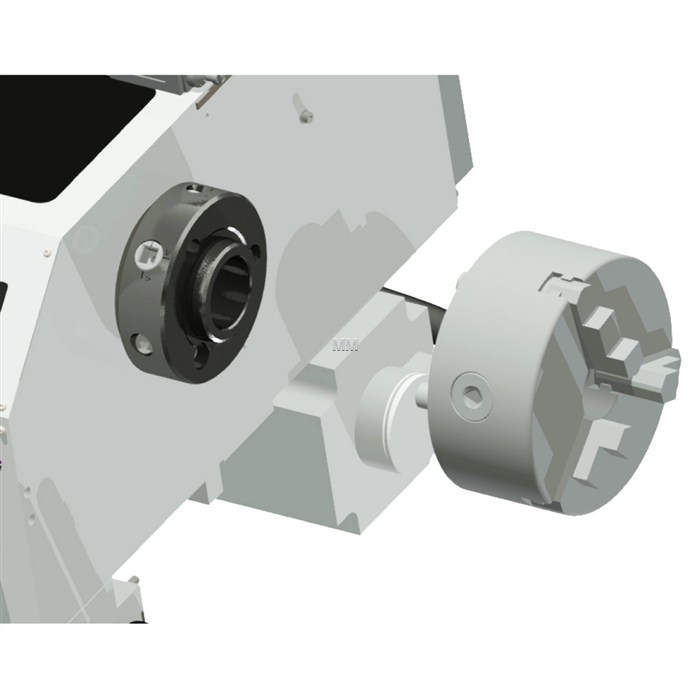

• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 4
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
• Płynnie pracująca przekładnia posuwu z zaokrąglonymi kołami zębatymi pracującymi w kąpieli olejowej
• Przełączalne obroty prawe/lewe na suporcie
• Przycisk zatrzymania awaryjnego
• Hartowane wrzeciono główne osadzone w regulowanych precyzyjnych łożyskach stożkowych

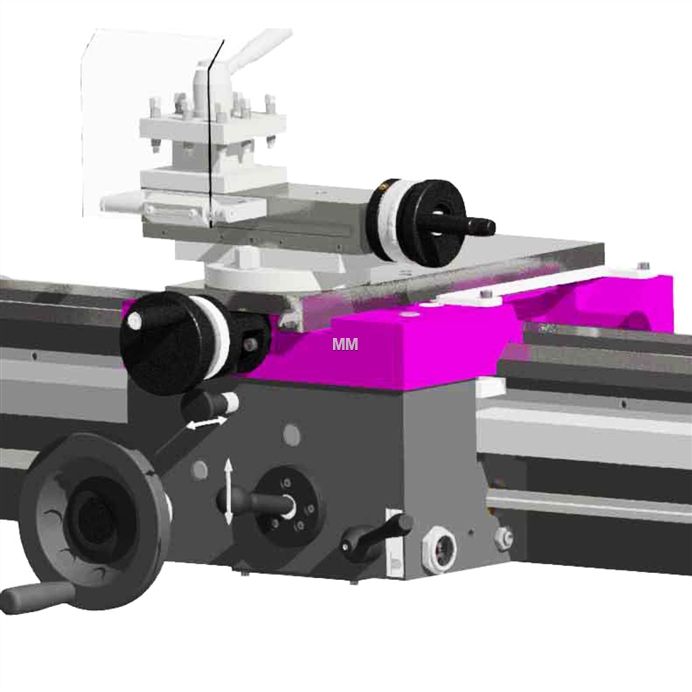

• Koła ręczne na suporcie z regulowaną dokładną skalą 0,04 / 0,01 mm
• Ciężkie żebrowane łoże pryzmatyczne wykonane z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane
• Dokładność bicia obwodowego na uchwycie tokarskim lepsza niż 0,04 mm
• Quadruple steel holder
• Wszystkie prowadnice mogą być regulowane za pomocą V- prowadnice
• Hartowana końcówka wrzeciona
• Wrzeciono wiodące do nacinania gwintów lub automatycznego toczenia wzdłużnego
• Wrzeciono wiodące i wrzeciono posuwowe osadzone na dwóch łożyskach spiekanych
• Automatyczny posuw wzdłużny / czołowy
• Posuw prowadnicy do toczenia stożków ± 5 mm regulowany
• Tuleja prowadnicy i pokrętło z regulowaną dokładną skalą 0,02 mm
• Szybkie, łatwe i beznarzędziowe przestawianie konika za pomocą dźwigni zaciskowej

Dane techniczne:

• Dane elektryczne:
• Moc silnika napędowego: 1,1kW
• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Wrzeciono:
• Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 4
• Otwór wrzeciona/ przejście wrzeciona średnica: 38mm
• Stożek wrzeciona: MT 5
• Uchwyt stalowy Wysokość montażu: maks.16mm
• Tailstock:
• Mocowanie na koncie tylnym: MT 3
• suw dudki konikowej: 100mm
• Średnica dudki ogonowej: 38mm
• Pochylenia:
• Metryka nachylenia: 0,4 – 10mm/U
• Liczba boisk metryczna: 29
• Skok calowy: 56 – 4Gg/1"
• Ścieżka poprzeczna:
• Przesuw górnej zasuwy: 90mm
• Przesunięcie wózka krzyżowego: 168mm
• Przesuwanie się zjeżdżalni łóżka: 850mm
• Posuw:
• Zakres posuwu wzdłużnego: 0,02 – 0,4mm/U
• Liczba posuwów wzdłużnych: 24
• Zakres posuwu planarny: 0,01 – 0,2mm/U
• Liczba planów żywieniowych: 32
• Zakres prędkości:
• Liczba zakresów prędkości: 9Etapy
• Zakres prędkości: 65 – 2000min¯¹
• Obszary pracy:
• Wysokość środka: 155mm
• Najwyższy poziom: 1000mm
• Przechylanie się nad łożem maszyny: 310mm
• Przechylanie się nad ślizgiem poprzecznym: 216mm
• Szerokość łóżka: 190mm

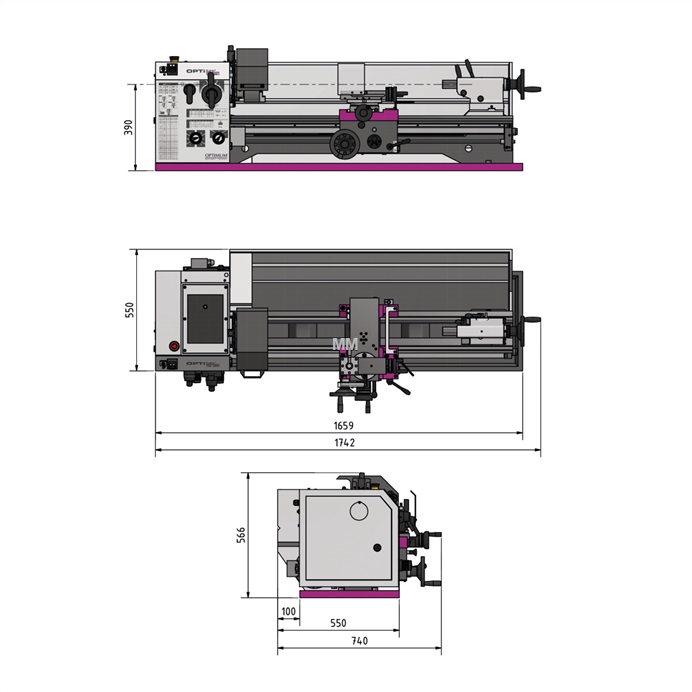

• Wymiary i wagi:
• Długość (produktu) ok.1749mm
• Szerokość/głębokość (produkt) ok.740mm
• Wysokość (produktu) ok.566mm
• Waga (netto) ok.360kg

Zakres dostawy:

• Uchwyt tokarski trójszczękowy Ø 160 mm, nr 4
• Tuleja redukcyjna MK 5 / MK 3
• Dwie nieobrotowe końcówki centrujące MK 3
• Czworokątny uchwyt narzędziowy 25 mm
• Wymienny zestaw przekładni
• Wstępne napełnienie maszyny olejem wysokiej jakości
• Narzędzie do obsługi
