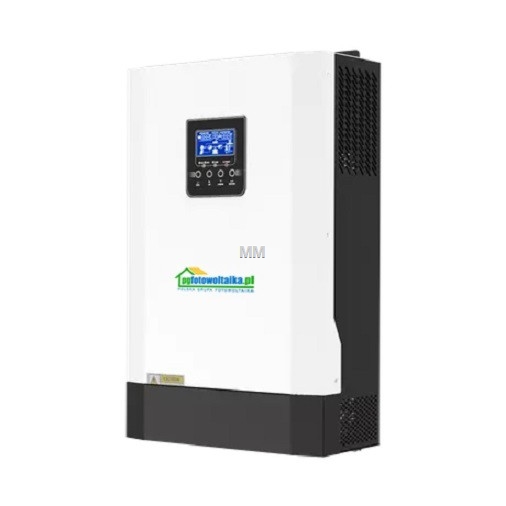

Fotowoltaiczny falownik solarny MPPT 5.5 KW 110A OFF-GRID

Wielofunkcyjny falownik/ładowarka, łączący funkcje falownika, ładowarki słonecznej MPPT i ładowarki akumulatorów.

• Inwerter (falownik) wyspowy zwany również autonomicznym lub off-grid może pracować bez dostępu do sieci energetycznej.
• Monitoring poprzez bezprzewodową sieć WiFi.
• Możliwość równoległego łączenia falowników.

Falownik można przyłączyć do sieci i pobierać z niej energie w momencie niewystarczających warunków dla paneli słonecznych. Urządzenie może współpracować z siecią energetyczną, generatorem energii, panelami fotowoltaicznymi i akumulatorami.

Falownik nie może oddawać energii do sieci - może ją jednak pobierać! Jeżeli chcemy przechowywać niewykorzystaną energię do falownika możemy podłączyć magazyn energii / akumulator.

Wielofunkcyjny falownik/ładowarka, łączący funkcje falownika, ładowarki słonecznej MPPT i ładowarki akumulatorów, aby zapewnić nieprzerwane wsparcie zasilania w przenośnych rozmiarach. Jego wszechstronny wyświetlacz LCD oferuje konfigurowalne przez użytkownika i łatwo dostępne przyciski, takie jak prąd ładowania akumulatora, priorytet ładowarki AC/solar oraz dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Cechy:

• Wyposażony w solarny regulator ładowania MPPT, może zmaksymalizować regulację zasilania prądem stałym do ładowania akumulatora.
• Konfigurowalny zakres napięcia wejściowego dla urządzeń domowych i komputerów osobistych.
• Konfigurowalny prąd ładowania baterii.
• Konfigurowalny AC/ładowarka solarna
• Kompatybilny z napięciem sieciowym lub mocą generatora.
• Automatyczne ponowne uruchomienie podczas odzyskiwania prądu przemiennego.
• Zabezpieczenie przed przeciążeniem
• Zabezpieczenie przed zwarciem.
• Inteligentna ładowarka do akumulatora zapewnia optymalną wydajność akumulatora.
• Powłoka aluminiowa, zintegrowany system interfejsu, lekka i wygodna, wygodniejsza instalacja.
• Inwerter sinusoidalny.
• Funkcja zimnego startu.
• Monitoring poprzez bezprzewodową sieć WiFi
• Możliwość równoległego łączenia falowników

Kontroler solarny czyli regulator ładowania MPPT:

• To urządzenie maksymalizujące moc pozyskiwaną z paneli fotowoltaicznych. Jego głównym zadaniem jest zmiana energii słonecznej na prąd o wartościach odpowiednich do zasilania konkretnych urządzeń oraz ładowania ich akumulatorów. Regulator MPPT wyposażony jest w wysokiej jakości komponenty elektroniczne zapewniające mu między innymi ochronę przed:
• przepięciami,
• zwarciem,
• przeładowaniem i rozładowaniem,
• odwrotną polaryzacją

Także monitoruje temperaturę i napięcie paneli solarnych

• Urządzenie cechuje się długotrwałym działaniem i bezpieczną eksploatacją nie tylko w warunkach domowych, ale także na działkach czy w kamperach.
• Regulator ładowania MPPT różni się od regulatora PWM tym, że na bieżąco sprawdza napięcie na panelu słonecznym, Regulator wybiera najlepszy punkt mocy czyli najkorzystniejsze napięcie, aby uzyskać jak największą moc modułu fotowoltaicznego. Zapewnia mu to zdecydowanie większą skuteczność przy słabszym nasłonecznieniu, np. o poranku czy w zacienionym miejscu. Regulatory MPPT cechują się sprawnością nawet o 30% wyższą niż modele PWM.

Możliwość równoległego łączenia do 6 falowników!

• Zapewnia zasilanie dla urządzeń domowych i innych jak: wyposażenie biura, sprzęt oświetleniowy, sprzęt wykorzystujący silniki elektryczne (wentylatory, klimatyzatory, pralki, zmywarki itp.)

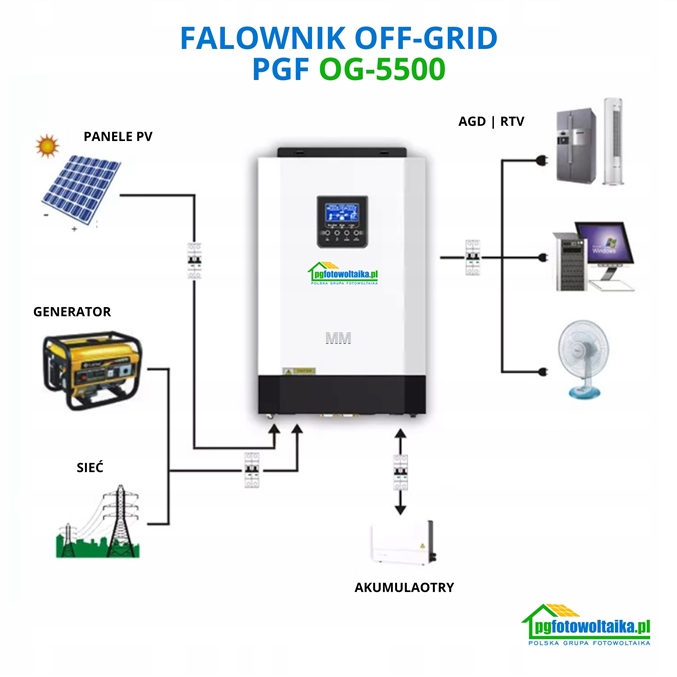

• Rysunek pokazuje podstawową konfigurację i wykorzystanie systemu. Pokazane są dodatkowe urządzenia niezbędne dla funkcjonowania systemu. Są to:
• akumulator
• panele PV (opcjonalnie)

Zalecamy skonsultowanie z odpowiednimi specjalistami, jaka konfiguracja systemu (i jaka moc) byłaby odpowiednia w zależności od wymagań użytkownika.

Przedstawiony inwerter może być źródłem zasilania AC dla każdego rodzaju urządzeń domowych i biurowych, włączając w to urządzenia z silnikami, jak żarówki, wentylatory, lodówki i klimatyzatory

Oprogramowanie do monitorowania SMART ESS

• Monitorowanie pracy systemu za pomocą aplikacji SmartESS na android w 'Sklepie Play' lub Apple OS w 'Apps Store'

WAŻNE INFORMACJE PRZED WYBOREM ODPOWIEDNIEGO MODELU FALOWNIKA.

• Zwykle stosuje się dwa sposoby łączenia modułów fotowoltaicznych:
• łączenie równoległe paneli fotowoltaicznych,
• łączenie szeregowe paneli fotowoltaicznych.

To, który ze sposobów należy wykorzystać, zależy m.in. od tego, jaki rodzaj falownika chcemy później użytkować, ale też od naszych dalszych planów rozbudowy czy warunków pracy systemu. Oba sposoby łączenia paneli PV mają bowiem swoje wady oraz zalety, przez co mogą się sprawdzić w różnych warunkach.

Bardzo ważne jest również, aby przy ustaleniu sposobu łączenia paneli fotowoltaicznych wziąć pod uwagę zalecenia producenta, które można znaleźć m.in. w instrukcji montażu.

Łączenie równoległe paneli fotowoltaicznych

• W przypadku równoległego łączenia paneli fotowoltaicznych, napięcie w obwodzie jest równe napięciu deklarowanemu pojedynczego modułu PV. Sumuje się natomiast natężenie prądu.
• Maksymalna moc paneli - 6000W
• Maksymalne napięcie z paneli - 500V
• Maksymalny prąd - 110A

Przykład:

• Dotyczy modelu falownika PGF OG-5500
• Jeżeli mamy zamiar podłączyć falownik PGF OG-5500 do instalacji PV składającej się z paneli o parametrach - 500W, 45V, 10A to maksymalna ilość paneli jaka możemy przyłączyć do tego falownika przy połączeniu równoległym wynosi 11. Daje to łącznie instalację o parametrach 5500W, 45V 110A.

Łączenie szeregowe paneli fotowoltaicznych

• Jeśli chodzi o szeregowe łączenie paneli PV to w tym przypadku, każdy kolejny moduł będzie zwiększał napięcie w stringu, zaś prąd łańcucha będzie zbliżony do natężenia w pojedynczym module. Napięcie paneli sumuje się.
• Maksymalna moc paneli - 6000W
• Maksymalne napięcie z paneli - 500V
• Maksymalny prąd - 110A

Przykład:

• Dotyczy modelu falownika PGF OG-5500
• Jeżeli mamy zamiar podłączyć falownik PGF OG-5500 do instalacji PV składającej się z paneli o parametrach - 500W, 45V, 10A to maksymalna ilość paneli jaką możemy przyłączyć do tego falownika przy połączeniu szeregowym wynosi 11. Daje to łącznie instalację o parametrach 5500W, 495V i 10A.

Dane techniczne:

• Tryb sieciowy:
• Kształt napięcia wejściowego:  sinusoida (z sieci lub generatora)
• Nominalne napięcie wejściowe:  230 V AC
• Napięcie niskie rozłączenia:  170 VAC (UPS), 90 VAC (typowe urządzenia elektryczne)
• Maks. napięcie AC wejściowe:  300 V AC
• Nominalna częstotliwość wejściowa:  50 / 60 Hz (auto-wykrywanie)
• Ochrona przy zwarciu wyjścia:  tryb sieciowy - zabezpieczenia nad-prądowe; tryb akumulator - zabezpieczenie elektroniczne
• Czas przełączania:  10 ms (typowe UPS); 20 ms (typowe urządzenia elektryczne)
• Zmniejszanie mocy wyjściowej:  przy spadku napięcia wejściowego poniżej 170 V AC ograniczanie mocy wyjściowej

• Tryb inwertera:
• Znamionowa moc wyjściowa:  5,5 kVA / 5,5 kW - 5500 W
• Kształt napięcia wejściowego:  czysta sinusoida
• Znamionowe napięcie wyjściowe:  230 V ±5%
• Częstotliwość wyjściowa:  50 / 60 Hz
• Efektywność szczytowa:  94%
• Moc chwilowa szczytowa:  2x moc znamionowa przez 5s - 11000W
• Nominalne napięcie wejściowe:  48 VDC
• Napięcie DC zimnego startu:  46 VDC
• Konsumpcja własna:  <50 W
• Konsumpcja własna w trybie "saving":  ok. 15 W

• Tryb ładowania (ładowarka sieciowa):
• Prąd ładowania (UPS):  80 A
• Napięcie ładowania "BULK":  58,4 VDC (akumulatory zalewowe); 56,4 VDC (szczelne, AGM, GEL)
• Napięcie ładowania spoczynkowego:  54 VDC

• Tryb ładowania solarnego MPPT:
• Moc znamionowa paneli PV:  6000 W
• Maks. prąd ładowania:  110 A
• Napięcie rozwarcia stringu Voc:  500 VDC max
• Efektywność MPPT:  120-450 VDC
• Min. napięcie akumulatora:  17 VDC (niezbędne do rozpoczęcia ładowania MPPT)
• Straty własne (w oczekiwaniu):  2 W

• Maks. napięcie paneli słonecznych (VOC):  500 VDC (proszę zwrócić uwagę ile paneli zostanie przyłączonych)

• Stopień ochrony:  IP21
• Zakres temp. pracy:  0 - 55°C
• Temp. przechowywania:  -15°C do 60°C
• Wilgotność:  5% do 95% wilgotności względnej (bez kondensacji)

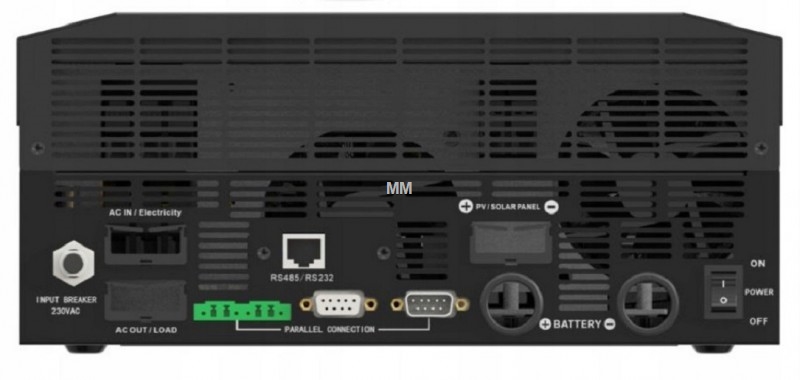

• Interfejs komunikacyjny:  RS485 / RS232 (domyślnie)
• Klasa ochrony:  klasa I
• Gwarancja:  2 lata
• Wymiary:  47,2 x 29,7 x 13,3 cm
• Waga:  10,7 kg
